DEFRO HOME RIVA SM BL SHORT - teplovodná rohová krbová vložka

s oceľovou povrchovou úpravou

Tradícia spoločnosti DEFRO siaha do roku 1973 - v súčasnosti je najväčším výrobcom kotlov na tuhé palivá v Poľsku a jedným z najväčších v Európe. Celkom presne firma vyrába ročne cca. 40 000 kotlov, čo v prepočte znamená 200 kotlov za deň. Pozícia lídra v oblasti vykurovania ich ďalej motivuje k podpore dynamického rozvoja spoločnosti. Výskumné laboratórium spoločnosti DEFRO patrí medzi najinovatívnejšie v Poľsku. Laboratórium sa zameriava na testovanie v každej fáze procesu vývoja kotlov s cieľom zabezpečiť najvyššiu kvalitu výroby. Výsledky výskumu sa potvrdzujú skúškami a tento proces sa opakuje až do dosiahnutia optimálnych výsledkov. Moderný výrobný závod má celkovú plochu viac ako 30 000 m2. DEFRO zamestnáva približne 630 ľudí a priamo spolupracuje s viac ako tisíckou distribútorov a dvoma tisíckami montážnych firiem. Zamestnancami sú skúsení inžinieri, kvalifikovaní a certifikovaní zvárači, profesionálni administratívni pracovníci, vedúci pracovníci a široká škála technických poradcov.

V roku 2017 bola spoločnosť DEFRO opäť zaradená do Zlatého zoznamu zamestnávateľov Národného inšpektorátu práce a získala titul "Zamestnávateľ - organizátor bezpečnej práce" čo potvrdzuje dlhodobé pôsobenie v oblasti bezpečnosti a ochrany zdravia pri práci. Firma DEFRO bola založená v roku 1973. Vtedy sa zamerali najmä na výrobu kotlov. Firma neustále rozvíja svoj strojový park. Disponujú s vlastným vývojovým oddelím, vďaka ktorému je možná komplexná realizácia projektu – od konceptu po výrobu. Firma kladie veľký dôraz na spokojnosť zákazníkov – teda na poradenstvo a záručný servis. Rýchlosť a efektívnosť servisného strediska umožňuje uspokojenie všetkých potrieb zákazníkov. DEFRO spolupracuje s viacerými známymi distribútormi a kachliarmi z celého Slovenska. Výrobky radu Defro Home sú zariadenia vyznačujúce sa najvyššou kvalitou a bezpečnostnou triedou. Moderné vykurovacie produkty spĺňajú požiadavky aj tých najnáročnejších zákazníkov. Zariadenia sú nielen dizajnovým nábytkom, ale najmä skvelým zdrojom tepla, na ktorý sa môžete hocikedy spoľahnúť. DEFRO distribuuje zariadenia ako: teplovzdušné krbové vložky, teplovodné krbové vložky, samostatné kachle a kachle na pelety. Táto široká ponuka výrobkov umožňuje spĺňať individuálne požiadavky všetkých.

Teplovzdušné krbové vložky sú kultové zariadenia rôznych tvarov a povrchových úprav. Možnosť výberu individuálneho ozdobného rámu, farby rukoväte a keramiky spôsobuje, že zariadenie sa ideálne hodí do každého interiéru. Pre najnáročnejších navrhla firma inovatívne, vodou chladené krbové vložky. Technológia vodného plášťa umožňuje prepojenie s ostatnými zariadeniami zodpovednými za vykurovanie domu, napr. s kotlom, tepelným čerpadlom alebo solárnym systémom. Krb s vodným plášťom je ideálnym riešením pre takých používateľov, ktorí nechcú mať veľké náklady. Séria Defro Home Prima bola vytvorená s ohľadom na harmóniu medzi ekológiou, dizajnom a hospodárnosťou. Séria vložiek DEFRO HOME RIVA je prispôsobená na intenzívne spaľovanie. Technológia vodného plášťa, ktorá sa v nich používa, využíva teplo odovzdané krbom na ohrev vody a presmerováva ho na použitie v ústrednom kúrení. Vzhľadom na sezónne využitie krbu , krbové vložky DEFRO HOME zo série RIVA spolupracujú s inými zdrojmi tepla, ako sú kotly, kachle, ohrievače vody, solárne systémy, tepelné čerpadlá. Preto séria DEFRO HOME Riva s vodnými plášťami vytvára ekonomické a ekologické vložky s vysokou účinnosťou.

Vlastnosti

odolná a kvalitná oceľová konštrukcia

liatinové hrdlo je otočné

rukoväť z nehrdzavejúcej ocele - ochladzuje sa prirodzene

dizajnové sklo s čiernym efektom

nožičky sú regulovateľné

dvojité spaľovanie

vysokokvalitná povrchová úprava

horný vývod dymovodu

priemer dymovodu: 200 mm

vyhrievaný priestor: 270 m³

vysoká energetická účinnosť: 88 %

výkon: 16 kW

VOLITELNÉ PRÍSLUŠENSTVO KU KRBOVEJ VLOŽKE

Ohnisko - Čierny ceramiton

Okrem štandardnom prevedení (vľavo) máme pre Vás k dispozícií varianta čierny ceramiton. Ceramiton je masívny akumulačný materiál s oceľovými drôtikmi.

Čierna klučka

Vďaka voliteľnej čiernej klučke sa môžeme tešiť z exkluzívnejšieho a zároveň modernejšieho vzhľadu krbovej vložky.

Klučka na druhej strane

Keď si vyberiete túto opciu, klučka sa umiestňuje na druhú (opačnú) stranu.

Rámiky

Moderné oceľové ozdobné rámy pre krbové vložky umožňujú jednoducho dokončiť spojenie medzi obstavbou a dvierkami krbovej vložky. Hlavnou výhodou rámu je jeho rýchla a jednoduchá inštalácia. Montáž rámu zvládnete sami bez potreby špecializovaného náradia. Dekoratívny rám je natretý farbou odolnou voči vysokým teplotám v rovnakej farbe ako krbové kachle, vďaka čomu dokonale zapadá do interiéru a pôsobí nielen esteticky, ale aj nesmierne vkusne.

1. Rámik M50 - prvý v poradí, čelný rozmer rámu je 50 mm
2. Rámik M30 - druhý v poradí, čelný rozmer rámu je 30 mm
3. Rámik tvarovaný - tretí v poradí, lemovaný rámik

Inštrukcie k zapojeniu radu Riva na ústredné kúrenie

Krbová vložka DEFRO HOME RIVA je vybavená vodným systémom, ktorý umožňuje prevádzku v systéme ústredného kúrenia. Vodný systém je vybavený ochranným výmenníkom tepla (dochladzovacou špirálou), takže je možné ho nainštalovať do otvoreného a uzavretého systému.

Pred inštaláciou krbovej vložky by ste mali vykonať skúšku pripojenia vodného systému k ústrednému kúreniu a potom zadať pracovný tlak v systéme, aby ste skontrolovali jeho tesnosť. Krbová vložka by sa mala osadiť, keď všetky netesnosti vo vodných systémoch boli vylúčené.

Vodný systém v krbovej vložke DEFRO HOME RIVA je vybavený dvoma prívodnými a dvoma vratnými zásuvkami, takže je možné zvoliť miesta napojenia do systému ústredného kúrenia. Pre správnu a efektívnu prevádzku vodného systému by miesta pripojenia k systému ústredného kúrenia mali byť v skríženom usporiadaní.

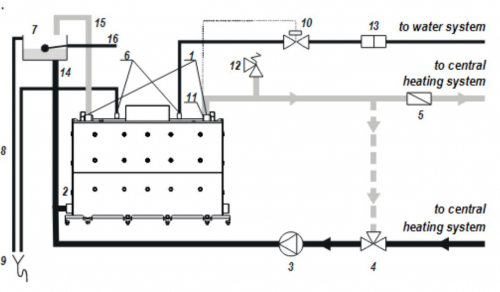

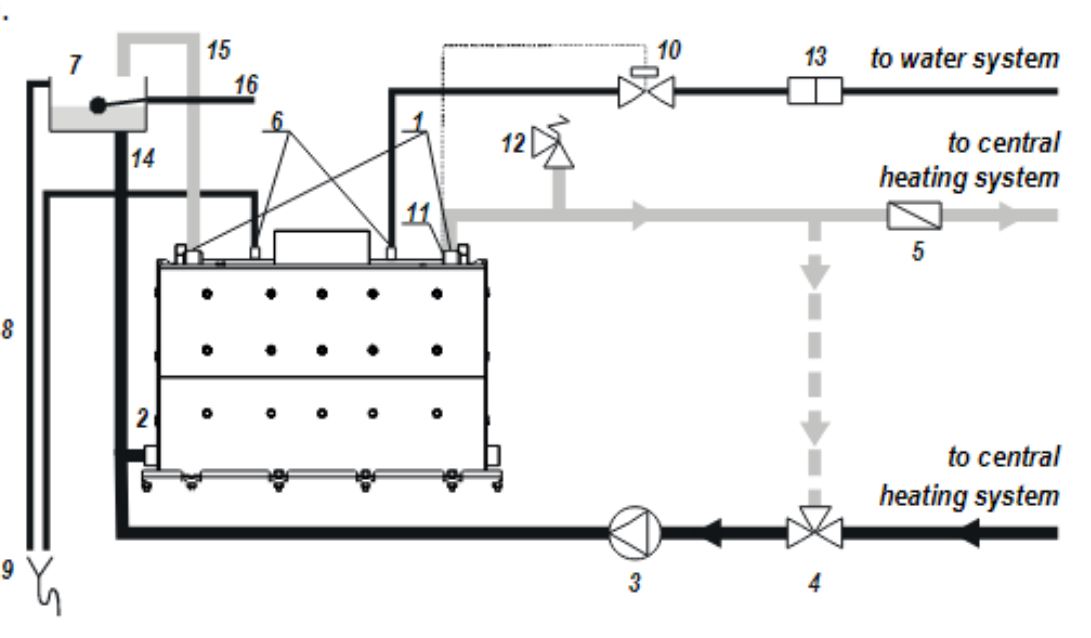

1. obrázok:

1 - zásuvka na odtok teplej vody, 2 - zásuvka na prívod studenej vody, 3 - cirkulačné čerpadlo, 4 - zmiešavací trojcestný termostatický ventil, 5 - jednosmerná klapka, 6 - zásuvky ochrany výmenníka, 7 - expanzná nádoba s plavákom, 8 – potrubie, 9 - kanalizačný systém, 10 - tepelná ochrana odtoku, 11 - snímač termostatického ventilu, 12 - tlakový poistný ventil, 13 - filter, 14 - expanzná rúrka, 15 - bezpečnostné potrubie, 16 - napájací zdroj z vodovodného potrubia

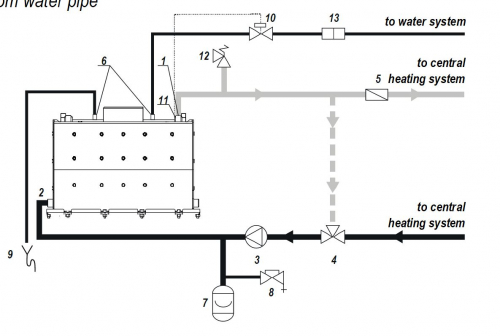

2. obrázok:

1 - zásuvka na odtok teplej vody, 2 - zásuvka na prívod studenej vody, 3 - cirkulačná čerpadlo, 4 - zmiešavací trojcestný termostatický ventil, 5 - jednosmerná klapka, 6 - zásuvky ochrany výmenníka tepla, 7 - membránová expanzná nádoba, 8 - plniace a vyprázdňovacie armatúry, 9 - kanalizačný systém, 10 - tepelná ochrana odtoku, 11 - snímač termostatického ventilu, 12 - tlakový poistný ventil, 13 - filter.

Tepelná ochrana výtoku (10) je ventil, ktorý sa na základe teplotného signálu zo snímača (11) otvorí, ak sa prekročí bezpečná prevádzková teplota vodného systému.  Voda z vodovodného systému prúdiaca cez výmenník tepla ochladzuje vodovodný systém znižujúc teplotu vody z ústredného vykurovania a následne sa vypúšťa do kanalizácie.

Na zabezpečenie správnej prevádzky vodovodného systému je potrebné splniť podmienku, že teplota vody vracajúcej sa zo systému CO  nie je nižšia ako 50 °C. Súvisí to s kondenzáciou pary na studených stenách krbovej vložky (tzv. potenie vložky), čo vedie k  k zníženiu životnosti a účinnosti vykurovania. Tomuto javu možno vyhýbať použitím rôznych metód, napr. nastavením vyššej teploty vody vo vodovodnom systéme a úpravou teplôt vo vykurovaných miestnostiach pomocou termostatických ventilov alebo použitím zmiešavacích systémov. Funkcia tepelnej ochrany proti poklesu teploty vratnej vody pod rosným bodom sa realizuje pomocou zmiešavacieho trojcestného termostatického ventilu (4), ktorý na základe nameranej hodnoty nainštalovaného snímača teploty  otvorí príslušný ventil s teplou vodou, ktorý ju zmiešava so studenou vodou  - v prípade príkladov na obrázkoch 11 a 12.

V uzavretom systéme je potrebné nainštalovať poistný ventil (12). Jeho úlohou je chrániť vodovodný systém a inštaláciu pred prekročením maximálneho povoleného pracovného tlaku. Ventil by mal byť nastavený na 2,0 baru a mal by zabrániť prekročeniu maximálneho prevádzkového tlaku najviac o 10 %. Ventil by sa mal inštalovať čo najbližšie k zdroju tepla: môže sa inštalovať priamo do voľnej prívodnej zásuvky alebo na potrubie privádzajúce vodu do inštalácie, na ľahko prístupnom mieste. Ak sa prekročí povolený tlak, poistný ventil vypustí prebytok vody a pary cez výpustné potrubie, čím sa zníži tlak v systéme. Preto by ste mali zabezpečiť bezpečný odtok vody a pary z poistného ventilu (napr. do kanalizácie).

Bezpečnostné pokyny k zapojeniu teplovodných zariadení

Pri zapájaní výmenníka treba dbať na niektoré bezpečnostné pokyny. Voda vo výmenníku nesmie byť príliš studená, inak sa spaliny zrážajú (kondenzujú) na studených stenách výmenníka a vytvárajú na ňom dechtový povlak. Nielenže sa tento povlak usadzuje v komíne a môže ho zničiť, ale vytvára aj izolačnú vrstvu na výmenníku, dokonca sú to aj veľmi agresívne zlúčeniny a po relatívne krátkom čase spôsobia prehrdzavenie výmenníka. Aby sme teda vyhýbali príliš studenej vody, môžeme používať trojcestný termostatický ventil.

Voda vo výmenníku tepla nesmie byť ani príliš horúca, inak začne vrieť. To by viedlo k prudkému zvýšeniu tlaku vo výmenníku tepla a hrozilo by jeho poškodenie alebo poškodenie iných častí vykurovacieho okruhu. Preto by teplota vody vo výmenníku nemala prekročiť 100 °C. Tento stav môže nastať z rôznych príčin, ale najčastejšie pri výpadku prúdu, keď sa čerpadlo neotáča, voda vo výmenníku sa nepohybuje a vrie. Existuje mnoho spôsobov zabezpečenia sporáka proti prehriatiu, napríklad stačí už nainštalovaný poistný ventil. Je tiež možné získať záložný zdroj elektrickej energie na pohon obehového čerpadla. V súčasnosti sú už mnohé kachle a krbové vložky vybavené dochladzovacou slučkou. Dochladzovacia slučka je pripojená k prívodu vody, a zabezpečuje dochladenie teplovodného výmenníka v prípade prehriatia.

Ak zapojenie máme realizované do radiátora, každopádne potrebujeme obehové čerpadlo a záložný zdroj. Záložný zdroj poskytuje prepäťovú ochranu a elektrickú energiu na niekoľko hodín v prípade výpadky elektrickej energie.

Ďalším spôsobom zapojenia je použitie akumulačného zásobníka, ktorý "uskladňuje" teplú vodu na neskoršie použitie. Tento spôsob zapojenie aplikujeme v prípade podlahového kúrenia. Zmysel jeho používania spočíva v tom, že raz denne naplníme zásobník drevom a zvyšok dňa si dom berie teplú vodu zo zásobníka, čo prináša výraznú úsporu spotreby plynu/elektrickej energie. Druhým dôvodom pre použitie akumulačnej nádrže je, že moderné novostavby majú takú malú potrebu tepla, že akékoľvek kachle takýto dom okamžite prehrejú. Ak sa prebytočná energia ukladá do akumulačnej nádrže, nevzniká problém s prehrievaním.
